當前位置： 金免”橡塑發(fā)泡保溫材料是我公司引進國外新技術和先進的自動化生產流水線及制造工藝，采用優(yōu)質丁腈橡膠、聚Z烯(NBRPVG)為主體材料，經混煉、密煉、連續(xù)式擠出、加熱發(fā)泡、冷卻切片而成。優(yōu)質原材料是優(yōu)質產品的基本保障，金免橡塑主要原材料均采用國際知名廠商的優(yōu)質產品，公司在審核供貨商提供的優(yōu)質檢驗報告的同時，定期將到廠的原材料交送國家權威檢測機構進行檢測，以進一步確保原材料的高品質。

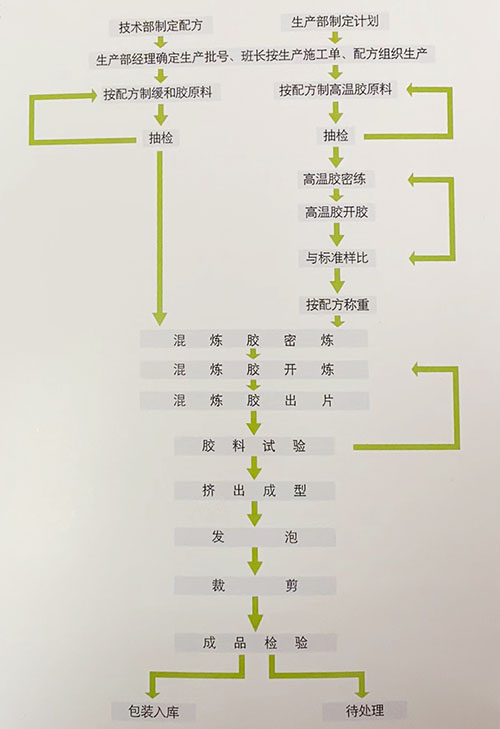

工藝流程圖
“金兔”橡塑發(fā)泡保溫材料產品獨特的七大優(yōu)勢性能
●導熱系數(shù)低導熱系數(shù)是衡量保溫材料隔熱效果的重要指標，表示材料在單位溫度梯度作用下物體內所產生的熱流密度，導熱系數(shù)越小，隔熱效果就越好。導熱系數(shù)會隨著平均溫度的升高成近似線性升高。在實際應用中，保溫材料內外壁表面溫度不同，存在溫差。根據(jù)傳熱學原理及在恒溫換熱工況下，按照材料在特定的平均溫度(表面溫度和介質溫度的平均值)下的導熱系數(shù)，來衡量隔熱性能的優(yōu)劣。
在一定范圍內，材料的導熱系數(shù)隨著材料密度的降低而降低。因為橡塑發(fā)泡保溫材料隔熱能力的實現(xiàn)，是依靠其內部大量微小氣泡內的氣體。因此在合理的氣泡直徑范圍內，發(fā)泡越充分，材料內氣體的含量越高，隔熱效果就越好。
平均溫度為0°C時，“金兔”橡塑發(fā)泡保溫材料導熱系數(shù)為0.034w/m.k,而它的表面放熱系數(shù)高，因此在相同的外界條件下，使用厚度相對薄的產品，便能達到傳統(tǒng)保溫材料相同的保溫效果。
●濕阻因子濕阻因子是衡量絕熱材料保溫隔熱性能的又一重要指標，表示材料的抗水汽滲透能力。
濕阻因子越高，即表征材料的抗水汽滲透能力越強，水汽分子越難以深入材料內部，導熱系數(shù)升高越慢，絕熱材料使用壽命越長，對于初始導熱系數(shù)相同，濕阻因子不同的材料，在同樣的保溫厚度下，濕阻因子低的材料水汽分子會較快地進入材料內部，引起導熱系數(shù)升高，從而降低或失去隔熱能力，縮短使用壽命；要達到同樣的使用壽命，濕阻因子低的材料只能依靠增加材料厚度來減緩水汽的滲透。
●防火性能保溫材料作為一種建筑材料，其燃燒性能必須滿足相關的國家標準的要求。國標《建筑設計防火規(guī)范》(GB50016-2006)和《高層民用建筑防水設計規(guī)范》(GB50045一1995)規(guī)定用于管道及設備的保溫材料，采用不燃或難燃材料。
“金兔”橡塑發(fā)泡保溫材料經國家防火建筑材料質量監(jiān)督檢驗中心檢測，其燃燒性能達到國標《建筑材料燃燒性能級別、名稱和檢驗方法》(GB8624-1997)規(guī)定之難燃B1級。
●獨立閉泡結構“金兔”橡塑發(fā)泡保溫材料所具有的低導熱系數(shù)和高濕阻因子等優(yōu)異性能，根本源于其完美的獨立閉泡結構。在其材料內部分布著無數(shù)個微小的氣泡，他們相對獨立，互不連通。閉泡內氣體的導熱系數(shù)極低，幫助橡塑材料實現(xiàn)隔熱性能。同時微小的獨立閉泡結構，會對水汽分子形成層層阻隔，即使材料表層受到損壞，也能防止水汽深入材料內部，從而保證了材料的隔熱能力。而非閉泡結構的材料，一旦表層受損，水汽即可長驅直入滲到材料內部，導致材料喪失保溫性能。
● 煙氣毒性“金兔”橡塑發(fā)泡保溫材料先進的環(huán)保配方，在其燃燒時不會產生對人體有害鹵素，不含二惡英燃燒所釋放的煙氣，毒性很小或幾乎無毒性，達到國家標準安全三級(ZA₃)要求。
● 耐腐蝕性“金兔”發(fā)泡保溫材料本身絕不多產生溶于水的化學物質，所以不會對管道本身產生任何腐蝕性，大大提高了系統(tǒng)的使用壽命。實踐證明，產品符合DIN所要求的嚴格標準。
●降噪性能吸聲系數(shù)a是表征材料或結構吸聲性能的物理量
a=吸收聲能/入射聲能
吸聲系數(shù)與聲波的入射條件，聲波的頻率等因素有關。因此通常采用生活環(huán)境中普通音頻系列測試。
閉泡結構的材料直接作為吸音材料應用其效果并不顯著，但以“金兔”橡塑發(fā)泡保溫材料為基材，經特殊工藝加工的金免吸音板在吸音個降噪上效果明顯。

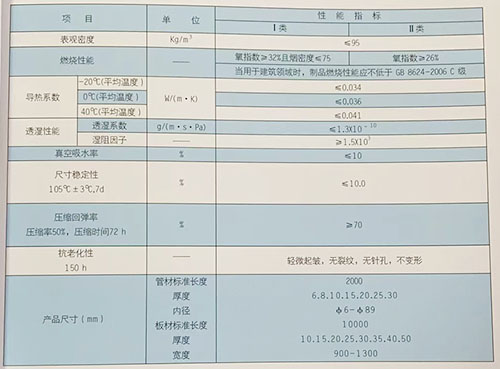

理化性能指標
產品選型
絕熱保溫材料的選擇由多方面綜合因素確定，既要滿足絕熱對象的介質運行工況和環(huán)境要求，也需要絕熱材料本身與之相配套適應。金免橡塑發(fā)泡保溫材料因其優(yōu)異的防潮性能及較寬的使用范圍(-40℃~105℃)在常規(guī)保冷和保熱中得到了廣泛的應用。
中央空調的保溫分保熱和保冷兩種情況。保熱層的計算有經濟厚度法、允許熱損失法、允許溫降法等。在空調熱水管中允許熱損失法是常用的方法。保冷層的厚度計算方法有防結露法、經濟厚度法、允許冷損失法、允許溫降法等。其中防結露法是基本也是常用的方法。在雙管制的系統(tǒng)中，冷熱水管共用，一般滿足保冷的厚度均可以滿足保熱的要求。
在中央空調系統(tǒng)中保溫設計要遵循的標準有：
GB 4272-1992<<設備及管道保溫技術通則>>
GB 8175-87<<設備及管道保溫設計通則>>
GB/T 11790-1996<<設備及管道保冷技術通則>>GBЛT 15586-1995<<設備及管道保冷設計通則>>
金兔橡塑發(fā)泡保溫產品選型
A. 防結露法厚度計算
計算當量厚度 ET
給定設計環(huán)境溫度Ta、相對濕度RH、介質溫度T，由露點溫度表可査出露點溫度丅d，Ts=Td+1℃,很容易計算得出ET。

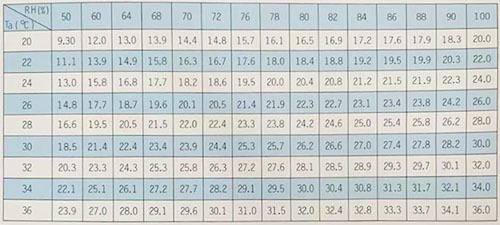

露點溫度表：
確定實際厚度
(1)根據(jù)保溫管內徑，確定保溫管的實際厚度。
(2)如果管道內徑大于140mm，由管材當量厚度圖分析可知，應選用比140mm內徑管材實際厚度大并且接近的板材系列。
B.熱損失厚度計算法
ET =2Kx(_T -T )-
計算當量厚度
給定設計環(huán)境溫度Ta、介質溫度T1，單位熱損矢量q則由設計給出或根據(jù)GB50264-97《工業(yè)設備及管道絕熱工程設計規(guī)范》附錄B規(guī)定較大允許熱損矢量來確定；對于100℃以下的管道常年運行時，q=58w/m²。
確定實際厚度
(2)如果管道內徑大于140mm，應選用比140mm內徑的管材實際厚度大并且接近的板材系列。
安裝方案
1、安裝施工中常用工具切割工作臺、切割刀、大剪刀、硬毛小刷、1.2m長角鋼或直鋼尺、圓規(guī)、白色水筆或劃粉筆 、卡鉗或皮尺蓋子上開小孔的可擠塑料瓶(分裝膠水用)
2、金兔橡塑專用膠水的使用
(1) 將膠水翻轉，攪拌，搖勻，使之稀稠均勻。
(2) 使兩粘合面清潔干燥，無油污等。
(3) 將兩粘合表面薄薄均勻地涂上一層膠水，切勿太厚太稠。
(4) 涼置兩粘合表面約3-5分鐘;由于風力溫度及濕度等因素，涼置時間以達到手觸不粘為基準
(5) 用手擠壓兩粘合面，至接口粘合密實牢固。
(6) 兩粘合面24小時左右可以達到完全融合，并粘接強度牢固。24-36小時強度達到較大。
3、安裝指導
(1)安裝切割前將材料本身擦拭干凈。
(2) 管材的切割粘接縫應盡量朝向不顯眼處，且相鄰的兩條管材的切割粘接縫應相互錯開，多層包扎時相鄰兩層的接口縫應錯開180°。
(3)材料所有的接口、切口、接頭需要用專用膠水粘接密封。
(4) 粘著劑粘接時只需涂上薄薄一層，所有材料間的接口只需擠壓粘合即可。
(5) 安裝施工的順序，通常建議為，大管，小管;彎頭，三通，直管;閥門，法蘭。
(6) 安裝施工完畢后，所有的三通，四通，垂頭，閥門，法蘭，其他附件以及罐體設備等處都應該達到設計厚度，可進行針刺測量復查。
(7) 每條管材至少有一端用粘著劑將水管與材料的接觸面粘實密封(通常約為50mm)，以達到可能的內隙密封控制效果。
